Diese Maschine ist entworfen, um sich den zwei Teilen des Luftfilterbrettes mit elektrischer Heizmethode der Heizplatte anzuschließen. Sie ist für die große sortierte schweißende Bewegung der Luftfilterplatte hydraulisches kontrolliertes.

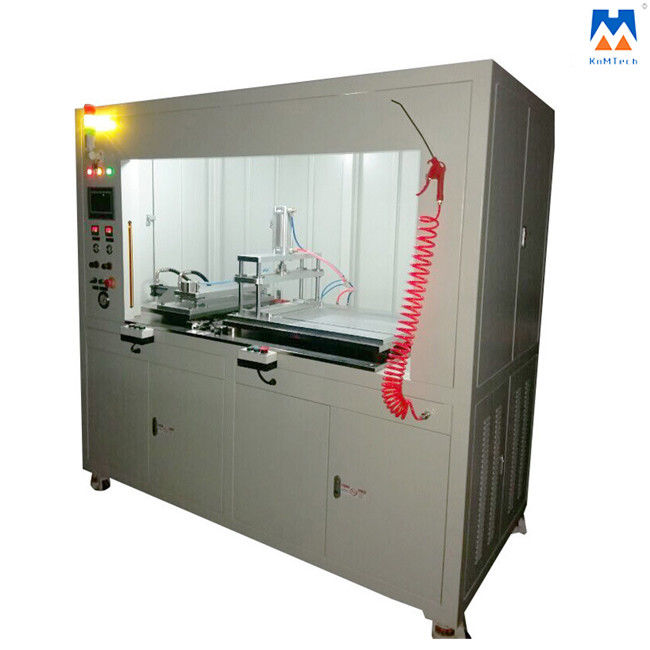

Maschinen-Skizze:
Schweißende Weise: Schweißung horizontal basiert auf Teilstrukturen
Schweißender Antrieb: Hydraulisch
Funktionsprinzip:
Die schweißende Operation des Ganzen wird durch die Heizplatte der intelligenten Steuerung erfolgt. Die Heizplatte ist zwischen den zwei Teilen. Wenn sie mit der Heizplatte in Verbindung treten, fangen die Teiloberflächen an zu schmelzen.
Nach der gesetzten Anwärmdauer schmelzen sie und sind mit äußerem Druck mit dem Heizplattezurückbringen Bond. Nach der abkühlenden und Haltezeit ist das Schweißverfahren vorbei.
Struktur-Entwurf:
Maschinen-Struktur
Maschinen-Maß (L) 1200× (W) 800× (H) 1500 (Millimeter) (als Referenz)
Es ist hochwertiger geschweißter Stahlbau.
Seine Farbe wird pro zu die Anforderungen des Kunden gesprüht.
Heiße Formeinheit
Es ist bestandene Heizplatte, heiße Formen, Heizungsrohre, Thermoelement und Heizplattehalter.
Das Arbeitsprinzip ist ein auf- und absteigend Aufzug.
Die Formeinheit ist bestandene link-und-rechte heiße Formen und Standardhalter. Sie werden durch Feineinstellungsschrauben angeschlossen. Die heißen Formen sind kupferne oder Aluminiumlegierung.
Kaltformungseinheit
Die Kaltformungseinheit ist bestandener Hydrozylinder, gerader Führer und die auf- und absteigend Formhalter
Hauptversammlungsteile:
Elektronische Steuerteile
| S/N |
Teil-Name |
Teil-Marke |
| 1 |
PLC |
Siemens |
| 2 |
Touch Screen 5,7 |
Siemens |
| 3 |
Kontakte |
Siemens |
| 4 |
Temperaturbegrenzer |
Omron |
| 5 |
Eiserne Vorhänge |
Shanghai-Sensor |
| 6 |
Relais |
Weldmuller (deutsche Marke) |
| 7 |
Druckknopfschalter |
Izumi |
| 8 |
Halbleiterrelais |
Shimanden |
Antriebsteile
| S/N |
Teilname |
Teilmarke |
| 1 |
Zylinder |
Festo |
| 2 |
Magnetventil |
Festo |
| 3 |
Filterschale |
Festo |
Hydraulische Teile
| S/N |
Teil-Name |
Teilmarke |
| 2 |
Tanksäule |
YuciYuken |
| 3 |
Motor |
YuciYuken |
| 4 |
Hydrozylinder |
YuciYuken |
| 5 |
Magnetventil |
YuciYuken |
| 6 |
Flutventil |
YuciYuken |
| 7 |
Vorgeschriebenes Ventil der Geschwindigkeit |
YuciYuken |
| 8 |
Einwegventil zur hydraulischen Steuerung |
YuciYuken |
| 9 |
Einwegventil |
YuciYuken |
| 10 |
Kühlvorrichtung |
YuciYuken |
| 11 |
Hydraulische Installationen |
SKON |
| 13 |
Öltank |
KNM |
Getriebeteile
| S/N |
Teil-Name |
Teil-Marke |
| 1 |
Lineares guider |
Hiwin |
| 2 |
Linearer Block |
Hiwin |
| 3 |
Lineares Lager |
Hiwin |
| 4 |
Führungsstange |
Hiwin |
Formteile
| S/N |
Teilname |
Material |
Prozesseinheit |
| 1 |
Formhalter |
Stahl 45# |
KNM |
| 2 |
Kaltformung |
6061 Aluminium |
KNM |
| 3 |
heiße Form |
Stahl-H13 |
KNM |
| 4 |
Führungsstange, Führerabdeckung, stoppen Grenze |
Form-Stahl |
KNM |
Mechanische Teile
| S/N |
Teilname |
Teilmarke |
| 1 |
Mainframe |
Hochwertiges Stahlvierkantrohr hergestellt in China |
| 2 |
Bedeckung |
erstklassige kaltgewalzte Blätter |
| 3 |
Unterstützungsteile |
Hochwertiger Stahl machte in China |
| 4 |
Bewegungsteile |
Hochwertiger Stahl machte in China |
Maschinen-Parameter
| Maß: |
(L) 1200× (W) 800× (H) 1500 (MILLIMETER) |
| Gewicht: |
950kg |
| Maschinenenergie: |
10KW |
| Druck: |
380V 50/60HZ 3-Phrase |
| Luftdruckfluß: |
110L/MIN |
| Elektrische Teile: |
Plc- u. Notenbildschirmanzeige auf Chinesisch |
Maschine Fuction:
1. Anwärmdauer: normalerweise, erhitzend bis die Fertigungstemperatur 230ºC innerhalb 30 Min. Die Heizplattetemperatur kann Kontroll-±5ºC sein.
2. Die heiße Formoberfläche ist gesprühter Teflon. Die Arbeitstemperatur ist 230ºC. Die Lebenwanne ist 30 tausendmal.
3. Maschinenfähigkeit: 24 Stunden pro Tag. 40seconds/pcs
4. Formen können entsprechend den Produkten justiert werden.
5. Operationsschutz: link-und-rechter beginnender Knopf. Das Operationsfenster wird mit eisernen Vorhängen ausgerüstet.
6. Die Basis hat eine waagerecht ausgerichtete Auflage, die justiert werden kann.
7. Es gibt eine Belüftungsöffnung zwischen der rechten Seite und der Oberseite. Und die Belüftungsöffnung wird mit einem Auspuff ausgerüstet, der das Fabrikreinigersystem anschließt.
FAQ:
1.What ist Ihr MOQ?
Normalerweise begrenzen wir kein MOQ für Prüfung, die Menge durch selbst gerade zu entscheiden.
2. Wie über Ihre Lieferfrist?
45-60 Arbeitstage seit Auftragsbestätigung.
3. Was ist die Garantie Ihrer Produkte?
Eine Jahr Garantie mit keinen menschlicher Schaden.
In dieser Zeitraumfabrik werden Sie verantwortlich für die Reparatur sie für frei, oder die Fabrik schickt dem Kunden die neuen Teile anstelle der defekten Teile für freies. Nach Garantiezeit repariert die Fabrik, sie zu regeln oder die neuen Teile zu dem Selbstkostenpreis zu senden.
4. Wie kann ich Ihren Preis und Katalog erhalten?
Bitte E-Mail wir oder uns anrufen, um Ihre Kontaktdaten (Ihr Name, E-Mail-Adresse, Firmennamen und Website) zu geben
5. Können wir Mittel Ihre Produkte in unserem Land oder in Stadt?
Selbstverständlich. Wir suchen nach einem Alleinvertreter im Land, die das bereite haben, mit uns für einen langen Geschäftsausdruck zusammenzuarbeiten.
6. Wie über Zahlung?
100%T/T im Voraus für kleine Aufträge; 50%T/Tim VorausalsAblagerung; 50%T/TgezahltvorVersand.
7. Stellen Sie Proben zur Verfügung? ist er frei oder Extra?
Ja könnten wir die Probe anbieten und sie ist nicht frei.
8. konnten Sie es entsprechend unseren speziellen Anforderungen machen?
Selbstverständlich können wir tun. Sagen Sie uns Ihrer Idee oder Ihrer Anwendung bitte.
9. Wie über die Qualität?
Wir haben in viele anderen Kunden aus der ganzen Welt exportiert, das Feedback sind gut, Qualitätsränge erster in unserer Firma.
