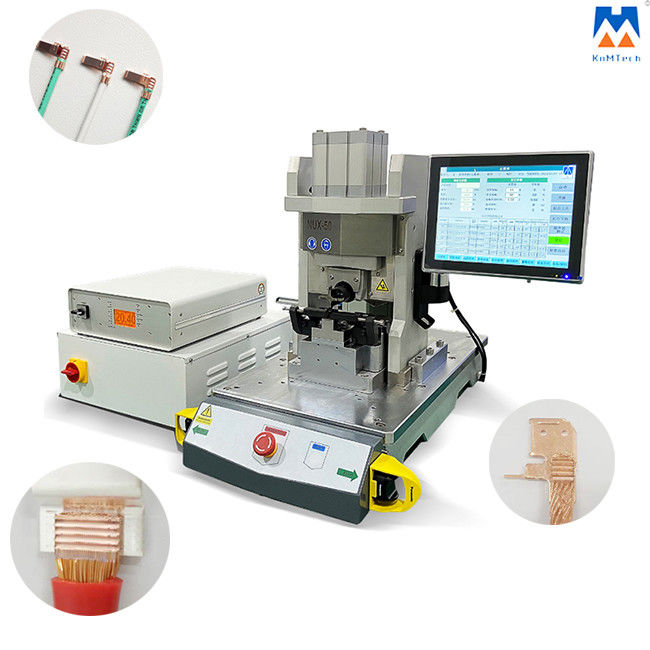

Pneumatischer Ultraschallschweißer des metall4000w für elektronisches kupfernes Kabel-Abbinden-Gerät

Ultraschallschweißer des metall4000w für Kupferdraht-Schweißen

Funktions-Prinzip:

Ultraschall kann Hochfrequenzerschütterung produzieren, und wir verwenden diese Art der Erschütterung, um Nichteisenmetall leicht zu schweißen. Wenn die Hochfrequenzerschütterungswelle der Oberfläche der zwei, mit übermittelt wird einem bestimmten Druck geschweißt zu werden Metallteile, die zwei Oberflächen der Teile, hat Reibung auf einander, die zu das Gelenk der molekularen Schichten führt. Der Vorteil ist schnelle, energiesparende, hohe gemeinsame Stärke, gute Leitfähigkeit und keine Scheine, die fast kalte Statusverarbeitung ist. Er ist zu den Schweißgutmetalldrähten entworfen.
Diese Maschine besteht aus einem Stromgenerator, ein Wandler, pneumatischer ein Maschinenkörper und -werkzeugausstattung und einige Steuerkomponenten wie ein Kabelbaum, ein Drahtmessgerät und ein Mikroprozessor. Der Stromgenerator kann die äußere Spannung (220V, 50 /60hz) in Spannung 20KHz (oder 15Khz), 1000V umwandeln und ist Ertrag, nachdem er durch den Stromgenerator gesteuert worden ist und reguliert worden ist, um an dem Wandler zu arbeiten. Der Wandler ist eine hoch-effektive elektrische Komponente, die elektrische Energie in mechanische Energie umwandeln kann.
Verglichen mit allgemeinen elektrischen Motoren, hat der Wandler zwei Vorteile: erstens kann der Wandler die elektrische Energie in lineare Erschütterung, nicht Rotation umwandeln; zweitens hat er sehr hohe Arbeits-Leistungsfähigkeit, d.h. kann er 95% der elektrischen Energie umwandeln. Nach der Umwandlung durch den Wandler, Anfänge der mechanischen Energie, zum an dem schweißenden Horn zu arbeiten. Ultraschallschweißenhorn wird vom Legierungsmaterial hergestellt, das in eine bestimmte Form entsprechend akustischem Prinzip gemacht wird.


Ultraschallschweißenpresse:

der Rumpf der *Alcoas 7075 des IntensitätsluftfahrtAluminiumlegierungsreihe Materials, Ausrüstung mit hoher Intensität, flexible Weltraumagenturanwendung;
*Four stellt von Art Führungsschienegleitstück, hohe Wiederholungspräzision, Lauf glatt überbelasten ein
*Germany Festo-Antriebszylinder, pneumatische Komponenten Japans SMC, die schnelle Arbeit und die stabile Antwort und der schweißende maximale Druck können 5000 N erreichen
Kann lineares Kodierersystem *Switzerland Baumer-hochpräzision, die Positionsgenauigkeit 0.01mm erreichen
*High Präzisionsdruck-Sensor-System, die Arbeitsgenauigkeit kann 1N erreichen
*real-time Feedbacküberwachungsabstand und Druckdaten im Schweißverfahren
*Triplet Resonanzsystem kann in den Rumpf 360 Grad drehen
*Precision mechanische Anschlaggrenzberührungsfreies photoelektrisches Induktionszweihandanfangssystem, sicher zu verwenden

Noten-System:

* wechselwirkende Schnittstelle der 10,1-Zoll-Farbnote
* mehradriger Systemchip, Systemantwort ist schneller
* die starken SITZEN super-intelligentes Kontrollsystem wird angenommen
* 3 Arten Triggerultraschallmodus und 6 Arten schweißender Modus, zum des Bedarfs der Kunden zu erfüllen
* 6 Arten schweißende Daten Kurvenertrag des Qualitätskontrollentwurfs und 2
* 99 Sätze kann das Schweißen der Pläne des Produktes und der zehn Tausenden Sätze der schweißenden Ausgabedaten speichern
* hat die Funktion des Netzgetriebes der schweißenden Ausgabedaten, die mit System des Kunden MES angeschlossen werden können, um intelligentes schweißendes Qualitätsprozessmanagement und Nachweisbarkeitsfunktion zur Verfügung zu stellen

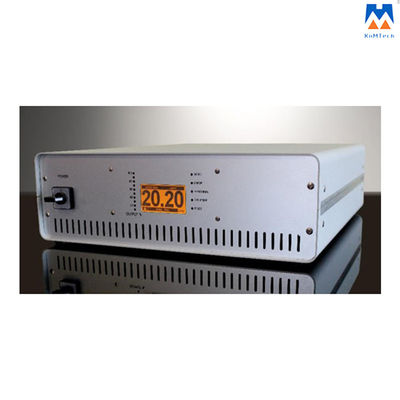

Ultraschallsystem:

* Frequenz: Energie 20KHz: 4000W
* Deutschland importierte die digitale automatische Frequenz, die Ultraschallgenerator jagt
* mit automatischer Umfangsausgleichsfunktion, stabile Leistungsabgabe, zuverlässigere schweißende Qualität
* schweißende Frequenz Realzeit-LED-Schirmes und Energieanzeige
* stellen Sie anormale Warnung zur Verfügung: Frequenz anormal, Strom zu groß, Überlastungsenergie, auch hohe Temperatur, etc.

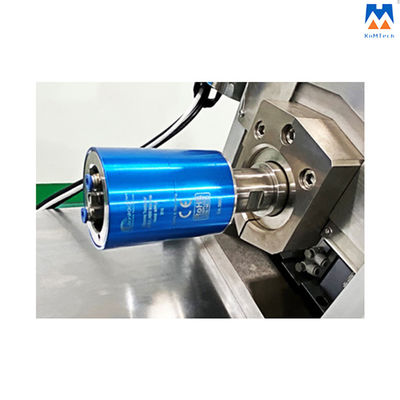

* importierter Ultraschallwandler aus Deutschland, p- bis p-Amplitudenwert bis 20 Mikrometer
* Wandler und der Umfangsmodulator, der vom Titanlegierungsmaterial gemacht wird, ist einfach auseinanderzubauen und nicht einfach zu beschädigen. Der verschiedene Gewinn des Umfangsmodulators ist optional
* kann lange Qualitätssicherungsdienstleistung erbringen

Kontrollsystem:

* Steuereinheit Deutschlands Beckhoff Fieldbus, genau und stabil
* integrierte japanische pneumatische Proportionalventilsteuereinheit SMCs, intelligente digitale Steuerung des schweißenden Drucks, stellen die Stabilität der Druckpräzisionssteuerung sicher
* verwirklichen Sie die gleiche schweißende schweißende Druckmehrfachtechnologie
* Stützmultimarken-Strichkode-Anerkennungsscannen-Gewehrfunktion
* Datenübertragung des Stützzustandsnetzes RS485 RS232
* Unterstützungs-USB-Datenzugrifffunktion
* Direktanschlusssteuereinheit des Unterstützungspersönliche PC
* mit 2 heraus in der 2 Ausgabebausteinexpansion
* Speicherkapazität der internen Speicherung des Gerätes ist 16G

Schweißende Befestigung:

* entwerfen Sie jeden Satz der schweißenden Befestigung unabhängig entsprechend Kundenproduktauftritt und schweißenden Anforderungen
* schweißende Hauptultraschallmaterialien werden vom Pulverstahl gemacht, der aus Europa und Amerika importiert wird. Nach Wärmebehandlung kann die Härte 62~63 Grad erreichen. Sie hat eine hohe Abnutzung-widerstehende Härte und eine hohe Härte, damit der schweißende Kopf eine längere Nutzungsdauer haben kann
* jeder schweißende Kopf wird durch Simulations-Software analysiert, um den besten Produktionsplan sicherzustellen
* schweißende Hauptmittelfrequenz: 19950±100Hz
* der Leistungsabfall des Schweißenskopfes ist kleiner als 200W
* die schweißende Ambossbasis wird vom Formstahl gemacht, der aus Japan importiert wird, das völlig seiner Nutzungsdauer garantiert

Technische Spezifikationen:

Eigenschaften:

* schweißender Körper der starken Struktur
* importierte Ultraschallschweißenkernkomponenten
* modernes Hardware- und Software-Kontrollsystem
* mehr als 10 Jahre technischen Teams der Ultraschallmetalldes schweißenden Erfahrung
* Deutschland hat technischen Unterstützung
* Berufsbefestigungsentwurf und -produktion
* Stunden 7*24 des inländischen Kundendienstteams
* hoher umfassender Kostenverlauf

Anwendung:

Automobil-, Elektronik, Haushaltsgeräte, industrielle Komponenten, elektrische verdrahtende Komponenten, Feuerzeuge, Spielwaren, Geräte, medizinische, persönliche Geräte und mehr.

Ausführliche Fotos:
