Produktdetails:
|
| Produkt-Name: | Ultraschallelement-Widerstand-Analysator | Maß: | 24cm*14cm* (Rückseite 10cm der Front 5cm) |
|---|---|---|---|
| Gewicht: | 1,95 kg | Stromversorgung: | AC220V-250V |
| Energie: | 30W | Schlüsselwort: | Mit Ultraschall analysieren Sie |
| Kundendienst erbracht: | Technische Videounterstützung, on-line-Unterstützung | Verwendung: | Ultraschallwiderstand analysieren |
| Hervorheben: | Ultraschallelement-Widerstand-Analysator,Ultraschallanalysator des elements 30W,piezoelektrischer Ultraschallelementanalysator |
||
Ultraschallelementanalysator wird für die Entdeckung von piezoelektrischen Ultraschallgeräten und von integrierten Lösungen der Ausrüstung benutzt. Für ein piezoelektrisches Gerät wenn es keine andere Resonanz bei einer Frequenz weit von eine bestimmte Eigenfrequenz gibt, kann das piezoelektrische Gerät als zusammengefasstes System nahe der Eigenfrequenz approximiert werden, und seine Symbol- und Ersatzschaltbilder werden in der niedrig-linken Zahl gezeigt:
Eigenschaften:
1. Die Größe ist nur 24cm*14cm* (10cm nach den ersten 5cm), und das Gewicht ist nur 1.95kg.
Der tragbarste Ultraschallwiderstandanalysator in der Welt.
2. Übergroßer Touch Screen, kein körperlicher Knopf ist erforderlich, alle Parameter und Grafiken auf einmal anzuzeigen, der intuitiver ist.
3. Superschnelle Testgeschwindigkeit, ein Test von 1000 Punkten dauert nur 5 Sekunden.
4. Es kann an einen Computer auch angeschlossen werden, und die Software ist völlig - mit PV70A/80A kompatibel.
5. Die maximale Testfrequenz ist bis zu 5MHz.
6. Der einzige körperliche Knopf auf dem Instrument ist auch eine „Anfangs“ Funktion, gelegen an der Rückseite des Instrumentenbrettes
Grafik-Einleitung:
Die Systemnichterfüllungsanzeige ist „Eintrittskreisdiagramm“ + „logarithmisches Diagramm“;
Eintrittskreisdiagramm: Die Flugbahn des Eintritts als Funktion der Frequenz angezeigt in den polaren Koordinaten.
logarithmisches Diagramm: Die rote Linie ist die logarithmische Kurve des Widerstandumfanges und die blaue Linie ist die Widerstandphasenkurve.
Parameter-Einleitung:
1. Eigenfrequenz-Rumpfstation: Die Eigenfrequenz der Reihenniederlassung im Ersatzschaltbild des piezoelektrischen Vibrators, an dem der Widerstand des piezoelektrischen Vibrators minimal ist.
2. maximale Leitfähigkeit Gmax: Der Realteil des Eintrittswertes des piezoelektrischen Vibrators an der Resonanz ist der Realteil des Eintritts an Rumpfstation.
3. Halbkraftpunkte F1 und F2: Der Realteil des Eintritts ist der Frequenz bei Gmax/2 gleich, und es gibt zwei solche Frequenzen, F2, wenn größer als Rumpfstation und F1 wenn kleiner als Rumpfstation
4. Die umgekehrte Resonanzfrequenz Fp: Die Eigenfrequenz eines Parallelzweigs eines piezoelektrischen Vibrators, an dem der piezoelektrische Vibrator den größten Widerstand hat
5. freie Kapazitanz CT: Kapazitanz von piezoelektrischen Geräten bei Frequenz 1kHz. Dieser Wert ist mit dem Messwert der digitalen Strombrücke in Einklang.

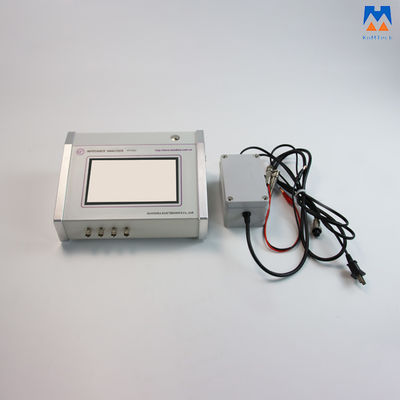

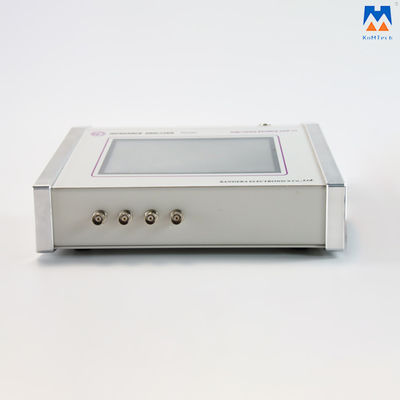

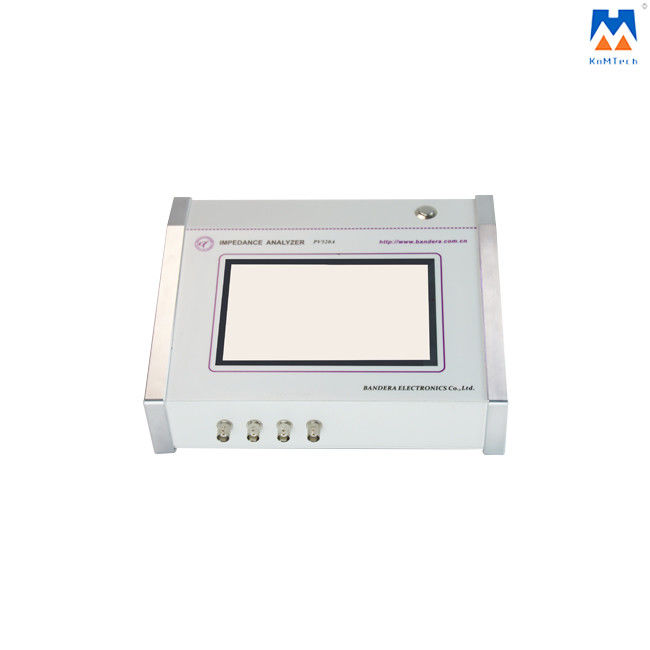

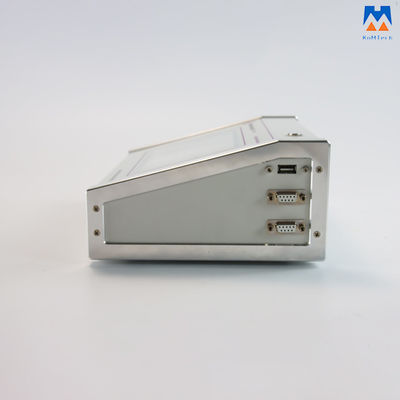

Ausführliche Fotos:
